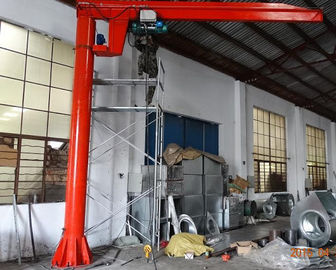

Naprawiono żuraw słupowy

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Silence
Orzecznictwo: ISO CE
Numer modelu: BZ
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: <i>Electrical, hoist and other parts packed by high quality plywood crate;</i> <b>Części elektryczne
Czas dostawy: 15 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 5 zestawów

Szczegóły informacji

Wózek do podnoszenia: Elektryczny wciągnik Promień roboczy dźwigu: Na twoje żądanie
Zapewniona obsługa posprzedażna: Instalacja, uruchomienie i szkolenie w terenie, Field Prędkość podnoszenia: 6,6 m / min
Podanie: Warsztat, huta stali, fabryka marmuru / klasy Kąt obrotu: 180/270/360 / Dostosowane
High Light:

Żuraw słupowy o stałej wysokości

,

6

opis produktu

Sprzedawanie Stojący elastyczny 10 tonowy stały typ kolumny Dźwigi Żuraw Cena żurawia





Prezentacja produktu



Stały słupowy obrotowy żuraw obrotowy (znany również jako stały słupowy wspornikowy żuraw, słupowy wspornikowy dźwig) może wykonać najtrudniejsze zadanie podnoszenia nad głową, może podejmować częste prace związane z transportem materiału nad głową;


Żuraw z ramieniem obrotowym z nieruchomą kolumną składa się z kolumny, obrotowego urządzenia napędowego z ramieniem obrotowym i wciągnika elektrycznego.Dolny koniec kolumny jest przymocowany do betonowego fundamentu za pomocą śrub kotwiących.



Cykloidalny reduktor koła igiełkowego napędza obrotowe ramię obrotowe. Wysięgnik żurawia do konstrukcji stalowej o pustym przekroju, lekki ciężar własny, rozpiętość, ciężar podnoszenia, ekonomiczny i trwały.



Stacjonarny żuraw obrotowy zapewnia dobre pokrycie robocze w okrągłym obszarze roboczym i wspiera wyważarkę narzędzi, wyważarkę pneumatyczną, podnośnik próżniowy i podnośnik.


Żuraw obrotowy o stałej kolumnie jest stalowy, udźwig do 10 ton, długość ramienia do 6 metrów, może osiągnąć operację podnoszenia obrotowego o 360 °;


Metoda montażu na ziemi nie będzie wywierać nacisku na konstrukcję dachu budynku.Prefabrykowaną standardową modułową strukturę konstrukcyjną można łatwo rozbudować dzięki rozbudowie centrum jednostki roboczej.





Zalety:



1. Specjalna konstrukcja, konstrukcja ramy nośnej.


Konstrukcja może wstępnie zainstalować element ramy nośnej na elemencie wspornikowym, skutecznie zmniejszyć zapotrzebowanie na przestrzeń montażową, znacznie poprawić wysokość wciągnika;


W stosunku do spiralnej konstrukcji ramienia spiralnego KBK, konstrukcja ramy nośnej może zwiększyć stabilność pracy urządzenia, zmniejszyć ugięcie wspornika i wibracje obciążenia, stworzyć bezpieczniejsze środowisko pracy, zmniejszyć wskaźnik uszkodzeń obrabianego przedmiotu.


2. Łatwy w obsłudze.


Wygodne dla operatorów w celu dokładnego zlokalizowania ładunku, łatwe i wydajne;


Wał górny jest wyposażony w precyzyjne łożyska stożkowe i elementy wałeczkowe zapewniające dłuższą żywotność, gwarantującą płynną pracę;
Trójkątna podstawa płyty podstawy Płyta kątowa minimalizuje ugięcie dźwigu i ułatwia obsługę przy dokładnym ustawianiu ładunku.



Skład żurawia wspornikowego:


Żuraw wspornikowy składa się głównie z konstrukcji mechanicznych, elektrycznych i metalowych.



1.1 Część mechaniczna


Składa się z głównego mechanizmu podnoszącego, mechanizmu podnośnikowego (powyżej 15 ton), mechanizmu jezdnego małego samochodu i mechanizmu jezdnego dużego samochodu.



Obejmuje: silnik, sprzęgło, wał napędowy, hamulec, reduktor, bęben i koło itp.


1.2 Konstrukcja metalowa


Składa się głównie z ramy mostu (belki głównej, belki końcowej, poręczy, początku, toru o małej tablicy), kabiny kierowcy i ramy wózka.

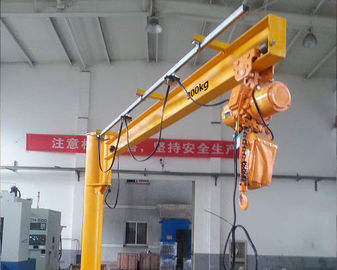

Naprawiono żuraw słupowy 0


1.3 Część elektryczna


Sprzęt elektryczny i okablowanie elektryczne, w tym elektrownia mostowa Diao i instytucje uruchamiające, kontrola prędkości, cofanie, hamowanie i zatrzymywanie systemu sterowania.

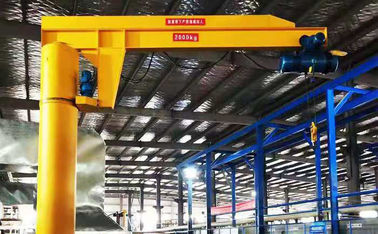

Naprawiono żuraw słupowy 1



parametry techniczne

Naprawiono żuraw słupowy 2

Typ BZD BZD0,25T BZD0.5T BZD1T BZD2T BZD3T BZD5T
Udźwig (T) 0,25 0,5 1 2 3) 5
Maksymalny promień obrotu Rmax (mm) 4500 4500 4500 4000 4000 4000
Minimalny promień obrotu R / min (mm) 800 (obsługa ręczna)
1050 (napędzany silnikiem)
900 (obsługa ręczna)
1200 (napędzane silnikiem)
1140 (sterowanie ręczne)
1350 (napędzany silnikiem)
1380 (napędzany silnikiem) 1400 (napędzany silnikiem)
Wysokość podnoszenia h (mm) Ogólnie 3000
Wysokość całkowita H (mm) 4180 4200 4280 4700 4950 5150
Długość ramienia L (mm) 4950 4950 5000 4570 4600 4650
Prędkość podnoszenia (m / min) 7.1 6,8 / 2,3 6,9 / 2,3 6,8 / 2,3 8 / 0,8 8 / 0,8
Prędkość pozioma (m / min) Ogólna prędkość 20 / niska prędkość 1 ~ 10 zmienna częstotliwość
Kąt obrotu 180 °, 270 °, 360 °
Napięcie 220 ~ 460 V 50/60 Hz 3PH





Podanie:



Nowoczesny przemysł Linia produkcyjna, Linia montażowa obróbki skrawaniem, Przemysł samochodowy, przemysł stoczniowy i podnośnik i magazyn, nabrzeże, laboratorium.



Jest to optymalny sprzęt do podnoszenia dla przedsiębiorstw w celu poprawy wydajności pracy i warunków pracy.


1. Pojemność: _____ton.


2. Wysokość podnoszenia: ____m.


3. Długość ramienia: ___m.


4. Zasilacz: ____P____V____Hz.


5. Stan pracy?


6. Żuraw informuje za?





Instalacja:


Niezależne elementy ramy nośnej są oddzielane od wspornika podczas instalacji, co jest łatwe do zainstalowania.


Osadzone zespoły łożyskowe znacznie zmniejszają dodatkowy luz wymagany do montażu;


Mocowanie śrubowe między elementami ramy nośnej a ramieniem spiralnym umożliwia osobne wykonanie prac instalacyjnych.



Spiralne ramię można zamontować na dachu warsztatu lub pod górną barierą bardzo blisko, co minimalizuje zajmowanie górnej przestrzeni i zwiększa wysokość podnoszenia.


Mocowanie śrub ogranicznika biegu wózka wciągnika, może być instalowane zgodnie z pozycją zmiany zastosowania;


Górny, całkowicie uszczelniony dolny zespół kolektora wlotowego może być wstępnie zainstalowany lub później zainstalowany.Może dostarczać energię do wciągnika w środowisku aplikacji obracającym się o 360 °.



Naprawiono żuraw słupowy 3



Pakowanie i wysyłka



Naprawiono żuraw słupowy 4
